Ключевое различие между узкополосным и широкополосные волноводные полосовые фильтры заключается в их пропускной способности, сложности конструкции и областях применения: 1. Пропускная способность Узкополосные фильтры имеют очень малую относительную ширину полосы пропускания (обычно 20%), что позволяет им пропускать широкий диапазон частот с минимальным затуханием. 2. Дизайн и структура Узкополосные фильтры требуют высокодобротных резонаторов (например, резонаторов с резонаторной связью) для достижения крутого спада и глубокого подавления. В них часто используется несколько резонансных секций для создания крутых юбок. Широкополосные фильтры используют более простые, широкие резонаторы (например, ребристые или гофрированные волноводы) для поддержки более широкой полосы пропускания, но с менее агрессивным спадом. 3. Сценарии применения Узкополосные фильтры: используются на базовых станциях и в других сценариях, требующих точной частотной изоляции. Широкополосные фильтры: подходят для широкополосной беспроводной связи, систем глушения и широкополосных приемников, где требуется поддержка нескольких частот. 4. Компромиссы в производительности Узкополосный метод обеспечивает лучшую селективность, но более чувствителен к производственным допускам. Широкополосный режим обеспечивает меньшие вносимые потери в широком спектре, но при этом снижается уровень подавления внеполосных сигналов. Подводя итог, можно сказать, что выбор зависит от того, требуется ли системе тонкая частотная дискриминация (узкая полоса) или широкое покрытие сигнала (широкая полоса). Компания Yun Micro, как профессиональный производитель

В беспроводных системах связи, полосовые фильтры значительно улучшить качество сигнала за счет следующих ключевых механизмов: 1. Улучшенная частотная избирательность Точно изолирует целевые диапазоны частот (например, 3,5 ГГц для 5G), подавляя помехи соседних каналов. Типичное применение: входные каскады приемников базовой станции могут обеспечивать подавление внеполосных сигналов на уровне >40 дБ. 2. Оптимизированное отношение сигнал/шум (SNR) Фильтрует тепловые шумы и внеполосные паразитные сигналы на приемнике Доказано, что в практических измерениях улучшается соотношение сигнал/шум системы на 15–20 дБ. 3. Защита от линейности Предотвращает повторное увеличение спектра, вызванное нелинейностью усилителя мощности (например, улучшение ACLR >5 дБ) Критическая спецификация: обычно требуются высоколинейные фильтры с IP3 >40 дБм 4. Гарантия совместимости системы Обеспечивает дуплексную изоляцию в системах FDD (изоляция >55 дБ) Поддерживает изоляцию частотного диапазона для агрегации несущих 5. Улучшение подавления помех Подавляет помехи от соседних базовых станций (типичное подавление 30–50 дБ) Фильтрует промышленные помехи (например, фильтрация одновременного использования Wi-Fi и 5G) В практических приложениях, полостные фильтры Фильтры LTCC обычно используются в базовых станциях (вносимые потери

Фильтры LTCC (низкотемпературная совместно обожжённая керамика) обычно поддерживают широкий диапазон частот в зависимости от их конструкции и области применения. Как правило, они охватывают следующие диапазоны частот: 1. Диапазоны от КВ до СВЧ – Фильтры LTCC обычно работают в диапазоне от нескольких МГц до десятков ГГц. 2. Распространенные диапазоны: Ниже 6 ГГц (100 МГц ~ 6 ГГц) — широко используется в беспроводной связи (например, Wi-Fi, 4G/5G, Bluetooth, GPS). Миллиметровые волны (24 ГГц ~ 100 ГГц+) — некоторые усовершенствованные фильтры LTCC поддерживают приложения 5G mmWave и автомобильных радаров. 3. Конкретные области применения: Bluetooth/Wi-Fi (2,4 ГГц, 5 ГГц) Сотовая связь (700 МГц~3,5 ГГц для 4G/5G) GPS (1,2 ГГц, 1,5 ГГц) Автомобильный радар (24 ГГц, 77 ГГц, 79 ГГц) Технология LTCC позволяет создавать компактные, высокопроизводительные фильтры с хорошей термостабильностью, что делает их пригодными для использования в СВЧ- и ВЧ-системах. Точный диапазон частот зависит от свойств материала, конструкции резонатора и точности изготовления. Технические характеристики фильтров LTCC компании Yun Micro: Фильтр LTCC с золотым сердечником Параметр: Диапазон частот: 1 ГГц ~ 20 ГГц (полосовой фильтр) 3 дБ BW: 5%~50% Размер: длина 4~10 мм, ширина 4~7 мм, высота 2 мм Хорошая консистенция продукта Малый объем, поверхностный монтаж или соединение проволокой или лентой Фильтр LTCC для поверхностного монтажа Параметр: Диапазон частот: 80 МГц ~ 9 ГГц (ФНЧ), 140 МГц ~ 7 ГГц (ПФ) 3 дБ BW: 5%~50% Размер: длина 3,2~9 мм, ширина 1,6~5 мм, высота 0,9~2 мм Хорошая консистенция продукта Малый объем, поверхностный монтаж или соединение проволокой или лентой Компания Yun Micro, как профессиональный производитель пассивных радиочастотных к�

Диэлектрические фильтры, Благодаря своим преимуществам, таким как миниатюрность, высокая частота и низкие потери, они широко используются в гражданских приложениях. Основные области применения включают: 1. Системы связи 5G/6G В базовых станциях 5G диэлектрические фильтры широко используются в оборудовании AAU/RRU для обработки сигналов в диапазонах частот ниже 6 ГГц и миллиметровом диапазоне. Их компактный размер идеально соответствует требованиям к плотности размещения антенн Massive MIMO. Что касается терминальных устройств, то в смартфонах 5G и других устройствах диэлектрические фильтры используются для многополосной фильтрации сигналов, обеспечивая высокое качество связи. 2. Спутниковая связь В гражданских системах спутниковой связи диэлектрические фильтры играют ключевую роль в обработке сигналов Ka/Ku-диапазона для низкоорбитального спутникового интернета (например, Starlink). Их малый вес значительно снижает вес полезной нагрузки спутника, а также используются для фильтрации сигналов на наземных приёмных станциях. 3. Интернет вещей и беспроводная связь В сфере Интернета вещей диэлектрические фильтры используются для фильтрации сигналов в диапазоне частот ниже 1 ГГц в технологиях LPWAN (например, LoRa, NB-IoT) для повышения надёжности передачи данных. В сфере связи на короткие расстояния они обеспечивают подавление помех в Wi-Fi 6E/7 (диапазон 6 ГГц), а также в технологиях Bluetooth и ZigBee. 4. Бытовая электроника Смартфоны — одна из основных областей применения диэлектрических фильтров, используемых для фильтрации синфазных помех в многодиапазонных сетях 5G (n77/n78/n79) и 4G LTE. В устройствах для умного дома, таких как умные колонки и носимые устройства, используются миниатюрные диэлектрические фильтры. 5. Автомобильная электроника В системах связи «автомобиль-все» (V2X) диэлектрические фильтры используются в модулях 5G. В современных системах помощи водителю (ADAS) обработка сигналов миллиметрового радара 77 ГГц также основана на диэлектрических фильтрах. 6. Медицинское и промышленное оборудование Медицинские устройства, такие как беспроводные мониторы и оборудование для микроволновой терапии, используют диэлектрические фильтры для фильтрации в диапазоне ISM. Промышленные беспроводные сенсорные сети Интернета вещей также используют диэлектрические фильтры для оптимизации качества сигнала. 7. Новые технологии Исследования в области терагерцовой связи для сетей 6G направлены на изучение использования диэлектрических фильтров. Развитие гибкой электроники также создало спрос на гибкие фильтры для носимых устройств. Будущие тенденции включают в себя: Поддержка более высоких частотных диапазонов (выше 100 ГГц) 3D-интеграция с радиочастотными чипами Интеллектуальные настраиваемые конструкции Зеленые энергосберегающие технологии Диэлектрические фильтры продолжают расширять сферу своего применения наряду с развитием беспроводных технологий, играя незаменимую роль в сетях 5G, Интернете вещей и интеллектуальных устройствах. Повышение их производи...

Выбор между полосовым фильтром (ПФ) и фильтром нижних частот (ФНЧ) зависит от особенностей обработки сигнала. потребности — ни один из них не является универсальным «лучше». Вот сравнение, которое поможет вам определиться: 1. Назначение и частотная характеристика Фильтр нижних частот (ФНЧ) : Пропускает частоты ниже частоты среза (f_c), одновременно ослабляя более высокие частоты. Лучше всего подходит для: Удаление высокочастотных шумов. Сглаживание перед выборкой АЦП. Сглаживание сигналов (например, в аудиоданных или данных датчиков). Полосовой фильтр (ПФ) : Пропускает частоты в определенном диапазоне (от f_lower до f_upper), отклоняя как более низкие, так и более высокие частоты. Лучше всего подходит для: Извлечение определенного диапазона частот (например, радиосвязи, сигналов ЭЭГ/ЭКГ). Подавление внеполосных помех (например, в беспроводных системах). 2. Когда какой использовать? Используйте ФНЧ, если: Вас интересуют только низкочастотные составляющие сигнала. Ваша цель — шумоподавление (например, удаление высокочастотного шипения из звука). Необходимо исключить наложение спектров при получении данных. Используйте БПФ, если: Интересующий вас сигнал находится в определенном диапазоне частот (например, извлечение тона частотой 1 кГц в шумной обстановке). Вам необходимо изолировать модулированный несущий сигнал (например, в радиочастотных приложениях). Вам необходимо устранить как смещение постоянного тока, так и высокочастотный шум (например, при обработке биомедицинских сигналов). 3. Компромиссы Сложность: Фильтры нижних частот проще в проектировании (например, RC, Butterworth). Полосовые фильтры требуют настройки двух частот с

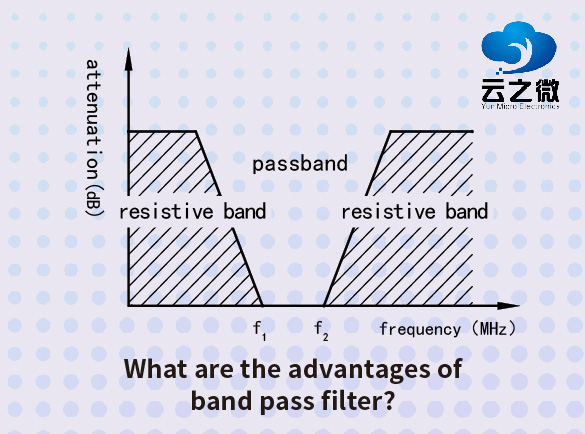

Полосовые фильтры (ПФ) Они играют ключевую роль в обработке сигналов и электронике, обеспечивая ряд преимуществ в различных приложениях. Вот основные преимущества: 1. Избирательная частотная изоляция Фильтры полосы пропускания пропускают только определенный диапазон частот (полосу пропускания), ослабляя частоты за пределами этого диапазона (низкие и высокие частоты). Полезно для извлечения желаемых сигналов из шума и помех. 2. Шумоподавление Блокируя нежелательные частоты (как низкие, так и высокие), полосовые фильтры улучшают отношение сигнал/шум (SNR). Обычно используется в системах связи (например, радиоприемниках) для изоляции определенного канала. 3. Четкость и точность сигнала Улучшает качество сигнала при обработке звука, биомедицинских приложениях (например, ЭЭГ/ЭКГ) и анализе данных датчиков. Устраняет смещения постоянного тока и высокочастотные помехи. 4. Гибкость дизайна Может быть реализован в аналоговом (LC, RC, схемы на операционных усилителях) или цифровом (алгоритмы DSP) виде. Регулируемая центральная частота и полоса пропускания для удовлетворения различных потребностей. 5. Предотвращает наложение спектров в системах выборки При аналого-цифровом преобразовании (АЦП) полосовые фильтры могут ограничивать входные сигналы соответствующим диапазоном частот, предотвращая наложение спектров. 6. Используется при модуляции и демодуляции Необходим в радиочастотной и беспроводной связи для выбора определенных несущих частот. Помогает в разделении различных каналов при частотном разделении каналов (FDM). 7. Биомедицинские и научные приложения Фильтрует артефакты в медицинских приборах (например, удаляет помехи от сети электропитания частотой 50/60 Гц из сигналов ЭКГ). Используется в спектроскопии и анализе вибраций для фокусировки на определенных частотных компонентах. 8. Улучшенная производительность системы Уменьшает помехи в радиолокационных, гидролокационных и оптических системах. Улучшает качество звука в акустических системах за счет изоляции средних частот Типы и их преимущества Активный полосовой фильтр (на основе операционных усилителей): высокая точность, усиление и настраиваемость. Пассивный BPF (LC/RC): не требует питания, простая конструкция. Цифровой полосовой фильтр (КИХ/БИХ): программируемый, без дрейфа компонентов. Недостатки, которые следует учитывать: Фазовые искажения вблизи частот среза. Сложность проектирования для очень узких или очень широких полос пропускания. Заключение: Полосовые фильтры играют ключевую роль в разделении частотных диапазонов, улучшении целостности сигнала и снижении уровня шума в электронных, коммуникационных и научных приборах. Благодаря своей адаптивности они незаменимы во многих технических областях. Компания Yun Micro, как профессиональный производитель пассивных радиочастотных компонентов, может предложить полосовые фильтры до 40 ГГц, в том числе полосовой фильтр, фильтр нижних частот, фильтр верхних частот, полосовой режекторный фильтр. Добро пожаловать, свяжитесь с нами: liyong@blmicrowave.c...

Радиочастотные фильтры (РЧ) — важнейшие компоненты систем беспроводной связи, используемые для избирательного пропускания или подавления сигналов в определённых диапазонах частот. Их можно классифицировать по частотной характеристике, технологии реализации и области применения. Ниже перечислены основные типы: 1. На основе частотной характеристики Они определяют поведение фильтра с точки зрения выбора частоты: Фильтр нижних частот (ФНЧ) - Пропускает частоты ниже частоты среза (f₀), одновременно ослабляя более высокие частоты. Фильтр высоких частот (ФВЧ) - Пропускает частоты выше частоты среза (f₀), одновременно ослабляя более низкие частоты. Полосовой фильтр (БПФ) - Пропускает частоты в определенном диапазоне (от f₁ до f₂) и ослабляет частоты за пределами этого диапазона. Полосовой режекторный фильтр (BSF) / режекторный фильтр — блокирует определенный диапазон частот (от f₁ до f₂), пропуская остальные частоты. Фильтр всех частот - Пропускает все частоты, но вносит фазовый сдвиг без затухания. 2. На основе технологии внедрения Для создания радиочастотных фильтров используются различные технологии, каждая из которых обладает уникальными характеристиками: LC-фильтры - Используйте катушки индуктивности (L) и конденсаторы (C); простые, но громоздкие на низких частотах. Фильтры на поверхностных акустических волнах (ПАВ) - Используйте пьезоэлектрические материалы для высокочастотных приложений (диапазон МГц-ГГц). Фильтры BAW (объемная акустическая волна) - Похож на SAW, но работает на более высоких частотах с лучшей управляемостью по мощности (используется в 5G). Керамические фильтры - Используйте керамические резонаторы для компактной и стабильной работы беспроводных систем. Фильтры для полостей - Используйте волноводные полости для мощных приложений (например, базовых станций, радаров). Фильтры MMIC (монолитные СВЧ-ИС) - Интегрированы в полупроводниковые микросхемы для компактных радиочастотных систем. Диэлектрические резонаторные фильтры - Используйте материалы с высокой диэлектрической проницаемостью для обеспечения высокой добротности. 3. На основе характеристик ответа Фильтр Баттерворта - Максимально плоская полоса пропускания, умеренный спад. Фильтр Чебышева - Более крутой спад, но с пульсациями в полосе пропускания/полосе задерживания. Эллиптический (Кауэр) фильтр - Самый резкий переход, но пульсация как в полосе пропускания, так и в полосе задерживания. Фильтр Бесселя - Сохраняет фазу, но имеет более медленный спад. 4. Основано на механизме настройки Фиксированные фильтры - Рассчитан на определенный диапазон частот (не регулируется). Настраиваемые фильтры - Возможность динамической регулировки центральной частоты или полосы пропускания (используется в программно-определяемых радиосистемах). Применение радиочастотных фильтров Беспроводная связь (5G, Wi-Fi, LTE) - Выбор полосы и подавление помех. Радарные и спутниковые системы - Изоляция сигнала и шумоподавление. Медицинские приборы (МРТ, радиочастотная абляция) - Регулировка частоты для безопасно...

Ожидаемый срок службы фильтра из низкотемпературной керамики (LTCC) в суровых условиях эксплуатации зависит от ряда факторов, включая воздействие окружающей среды, электрическую нагрузку и прочность материала. Ниже приведена общая оценка: Ключевые факторы, влияющие Фильтр LTCC Продолжительность жизни в суровых условиях: 1. Экстремальные температуры Фильтры LTCC обычно работают в диапазоне температур от 55°C до +125°C. Длительное воздействие температуры >150°C может привести к деградации материалов, сокращая срок их службы. Тепловые циклы (повторяющийся нагрев/охлаждение) могут привести к растрескиванию или расслоению. 2. Влажность и коррозия Материалы LTCC, как правило, влагоустойчивы, однако агрессивные соляной туман или кислотные среды могут вызвать коррозию электродов. Герметизация или конформные покрытия могут продлить срок службы. 3. Механические нагрузки и вибрации LTCC-пластик хрупкий, чрезмерные удары/вибрации могут привести к образованию микротрещин. Правильный монтаж и амортизация помогают смягчить эти последствия. 4. Электрическое напряжение Высокомощные радиочастотные сигналы или скачки напряжения могут ускорить старение. Эксплуатация на уровне, близком к максимально допустимой мощности, может сократить срок службы. 5. Частота использования Продолжительная работа на высокой частоте может привести к постепенному ухудшению производительности. Расчетная продолжительность жизни в суровых условиях: Стандартные условия: 10–20 лет (типично для компонентов LTCC). Суровые условия (высокая температура, влажность, вибрация): 5–10 лет, в зависимости от стратегий смягчения последствий. Экстремальные условия: 3–7 лет, с в
