Ожидаемый срок службы фильтра из низкотемпературной керамики (LTCC) в суровых условиях эксплуатации зависит от ряда факторов, включая воздействие окружающей среды, электрическую нагрузку и прочность материала. Ниже приведена общая оценка: Ключевые факторы, влияющие Фильтр LTCC Продолжительность жизни в суровых условиях: 1. Экстремальные температуры Фильтры LTCC обычно работают в диапазоне температур от 55°C до +125°C. Длительное воздействие температуры >150°C может привести к деградации материалов, сокращая срок их службы. Тепловые циклы (повторяющийся нагрев/охлаждение) могут привести к растрескиванию или расслоению. 2. Влажность и коррозия Материалы LTCC, как правило, влагоустойчивы, однако агрессивные соляной туман или кислотные среды могут вызвать коррозию электродов. Герметизация или конформные покрытия могут продлить срок службы. 3. Механические нагрузки и вибрации LTCC-пластик хрупкий, чрезмерные удары/вибрации могут привести к образованию микротрещин. Правильный монтаж и амортизация помогают смягчить эти последствия. 4. Электрическое напряжение Высокомощные радиочастотные сигналы или скачки напряжения могут ускорить старение. Эксплуатация на уровне, близком к максимально допустимой мощности, может сократить срок службы. 5. Частота использования Продолжительная работа на высокой частоте может привести к постепенному ухудшению производительности. Расчетная продолжительность жизни в суровых условиях: Стандартные условия: 10–20 лет (типично для компонентов LTCC). Суровые условия (высокая температура, влажность, вибрация): 5–10 лет, в зависимости от стратегий смягчения последствий. Экстремальные условия: 3–7 лет, с в

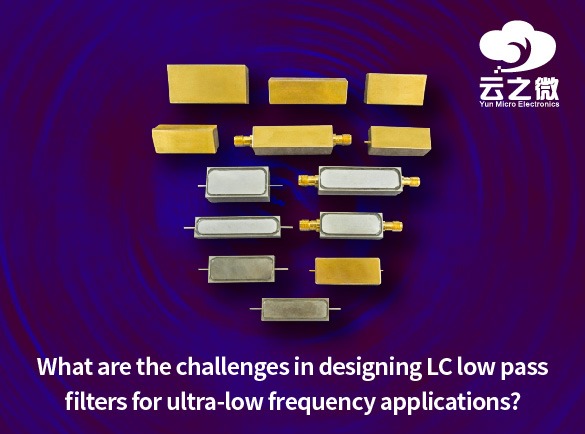

Проектирование LC-фильтры нижних частот Применение в области сверхнизких частот (СНЧ) (обычно ниже 1 Гц) представляет ряд специфических проблем, связанных с непрактичностью использования пассивных компонентов на таких частотах. Ниже перечислены основные проблемы: 1. Непрактично большие значения индуктивности (L) и емкости (C) Частота среза (\(f_c\)) LC-фильтра нижних частот определяется по формуле: Для сверхнизких частот (например, 0,1 Гц) L и C должны быть чрезвычайно большими (например, генри и фарады), что делает пассивные компоненты громоздкими, дорогими и содержащими потери. 2. Компонентные неидеальности Проблемы с индуктором: Большие индукторы имеют высокое сопротивление постоянному току (DCR), что приводит к значительным потерям I²R. Насыщение сердечника и нелинейность в больших катушках индуктивности искажают поведение сигнала. Паразитная емкость становится проблемой, влияя на подавление высоких частот. Проблемы с конденсаторами: Электролитические конденсаторы (необходимые для большой емкости) имеют высокое ЭПС (эквивалентное последовательное сопротивление), что снижает эффективность фильтра. Ток утечки и диэлектрическая абсорбция вносят ошибки в целостность сигнала. 3. Чувствительность к допускам компонентов Небольшие изменения L или C (из-за производственных допусков, температурного дрейфа или старения) вызывают значительные сдвиги частоты среза. Обеспечение жестких допусков для сверхбольших компонентов — сложная и дорогостоящая задача. 4. Плохая переходная характеристика и высокие постоянные времени Постоянная времени фильтра (τ = L/R или RC) становится чрезвычайно большой, что приводит к: Медленное время установления (нежелательно для ступенчатых реакций). Чрезмерные фазовые задержки, делающие фильтр непригодным для систем управления в реальном времени. 5. Восприимчивость к шумам и помехам На сверхнизких частотах доминирует шум 1/f (мерцательный шум), ухудшающий качество сигнала. Большие катушки индуктивности и конденсаторы действуют как антенны, улавливая электромагнитные помехи (ЭМП). 6. Часто требуются альтернативные решения Из-за непрактичных пассивных компонентов проектировщики часто прибегают к: Активные фильтры (использующие операционные усилители, OTA или гираторы для имитации больших значений L/C). Фильтры на коммутируемых конденсаторах (для программируемых частот среза). Цифровая фильтрация (подходы на основе DSP для точного управления). Заключение: Пока LC-фильтры Они просты и эффективны на высоких частотах, но их применение в сверхнизкочастотных приложениях ограничено размерами компонентов, потерями, допусками и шумом. В таких случаях активные методы фильтрации или цифровая обработка сигналов часто являются более эффективными альтернативами. Компания Yun Micro, как профессиональный производитель пассивных радиочастотных компонентов, может предложить полосовые фильтры до 40 ГГц, в том числе полосовой фильтр, фильтр нижних частот, фильтр верхних частот, полосовой режекторный фильтр. Добро пожаловать, свяжитесь с нами: liyong...

Выбор подходящего типа фильтра для СВЧ-приложений зависит от нескольких ключевых параметров и требований к применению. Ниже представлен структурированный подход к выбору между фильтрами LTCC, LC, резонаторными и волноводными фильтрами: 1. Диапазон частот LTCC (низкотемпературная совместно обожженная керамика) : Лучше всего подходит для диапазона 500 МГц – 6 ГГц (например, WiFi, 5G ниже 6 ГГц, IoT). Ограниченная производительность на более высоких частотах из-за паразитных эффектов. LC (сосредоточенный элемент) : Подходит для DC – 3 ГГц (более низкие частоты). Имеет низкую добротность на высоких частотах. Фильтры для полостей : Идеально подходит для диапазона 1 ГГц – 40 ГГц (базовые станции сотовой связи, радары, спутники). Высокая добротность, подходит для узкополосных приложений. Волноводные фильтры : Лучше всего подходит для диапазонов 10 ГГц – 100+ ГГц (миллиметровые волны, радары, аэрокосмическая техника). Превосходные характеристики на сверхвысоких частотах. 2. Вносимые потери и Q-фактор LTCC: Умеренная добротность (~100300), вносимые потери ~13 дБ. LC: Низкая добротность (~50200), более высокие вносимые потери (~25 дБ). Резонатор: высокая добротность (~1 00010 000), низкие вносимые потери (~ 0,11 дБ). Волновод: очень высокая добротность (~10 000+), сверхнизкие потери (~0,05-0,5 дБ). 3. Размер и интеграция LTCC: Очень компактный, монтируется на поверхность, подходит для интегрированных модулей. LC: Маленький, но страдает от паразитных эффектов на высоких частотах. Полость: громоздкая, используется в базовых станциях и системах высокой мощности. Волновод: самый большой, используется в аэрокосмической отрасли. 4. Управление мощностью LTCC и LC: Низкая и средняя мощность (до нес�

При работе над проектами электронной обработки сигналов, систем связи или аудиооборудования выбор между стандартными и пользовательскими фильтрами зависит от конкретных технических требований, бюджетных ограничений и потребностей в производительности. Вот сравнительный анализ двух вариантов: 1. Стандартные фильтры (стандартные фильтры) Идеально подходит для: Общие потребности обработки сигналов, такие как рутинная фильтрация, шумоподавление или выбор полосы частот. ✔ Преимущества: Экономичность — массовое производство делает их более доступными. Готовность к использованию — отсутствие необходимости в времени на проектирование, что ускоряет сроки реализации проекта. Стабильная производительность — протестировано для распространенных приложений и дает надежные результаты. Хорошая совместимость — обычно соответствуют стандартным отраслевым интерфейсам (например, SMA, BNC). ✖ Недостатки: Ограниченная гибкость — фиксированные параметры, такие как частотная характеристика и затухание в полосе задерживания, не могут быть отрегулированы. Ограничения производительности – могут не соответствовать требованиям высокоточных или специализированных приложений. Типичные области применения: Обработка аудиосигнала (фильтрация нижних частот, верхних частот, полосовая фильтрация) Радиосвязь (фильтры предварительного выбора, фильтры сглаживания) Лабораторное испытательное оборудование (фильтрация стандартной полосы частот) 2. Пользовательские фильтры Идеально подходит для: Специальные требования к частотной характеристике, суровые условия эксплуатации или высокопроизводительные системы. ✔ Преимущества: Настраиваемые параметры — точная конструкция частоты среза, крутизны спада, групповой задержки и т. д. Оптимизированная производительность — адаптирована к конкретным характеристикам помех или сигнала (например, сверхузкая полоса пропускания, крутые переходные полосы). Адаптируется к уникальным потребностям — поддерживает высокотемпературные, радиационно-стойкие или миниатюрные конструкции. Интегрированные решения — могут быть встроены в системные печатные платы или объединены с другими функциональными модулями. ✖ Недостатки: Более высокая стоимость — требуется специальное проектирование, моделирование и отладка, что значительно увеличивает расходы на разработку. Более длительный срок выполнения заказа — от проектирования до поставки могут потребоваться недели или даже месяцы. Зависимость от поставщика. Для будущих модификаций или обслуживания может потребоваться поддержка производителя. Типичные области применения: Военные радары/электронная борьба (противодействие помехам, сверхширокополосная фильтрация) Спутниковая связь (высокочастотная, фильтрация с малыми потерями) Медицинское оборудование (например, обработка сигналов МРТ) Высокоточные приборы (квантовые вычисления, астрономические наблюдения) Рекомендации по выбору ： Выбирайте стандартные фильтры, если ваш проект предъявляет общие требования (например, шумоподавление, стандартная фильтрация радиочастот) и имеющ...

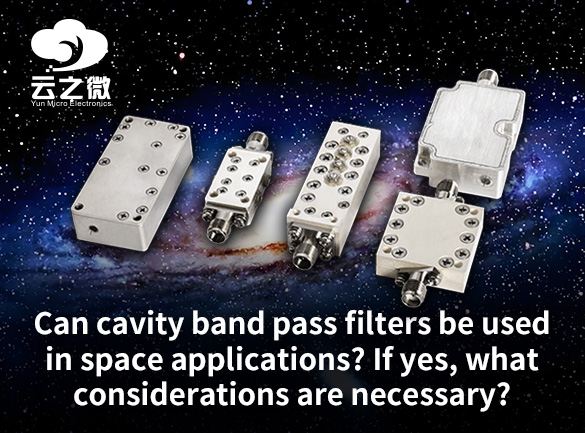

Фильтры полосовой резонаторной конструкции могут использоваться в космических приложениях, но они требуют особых условий из-за суровых условий космоса. Вот основные факторы, на которые следует обратить внимание: 1. Выбор материала и термическая стабильность Материалы с низким газовыделением: необходимо использовать материалы космического класса (например, инвар, титан или алюминий со специальным покрытием), чтобы свести к минимуму газовыделение в вакууме, которое может загрязнить чувствительную оптику или электронику. Контроль теплового расширения: Фильтр должен сохранять производительность при экстремальных колебаниях температуры (например, от 150°C до +150°C). Для предотвращения механической деформации следует выбирать материалы с согласованными коэффициентами теплового расширения (КТР). 2. Вибрация и механическая прочность Должен выдерживать высокие вибрации при запуске (обычно 10–2000 Гц, 10–20 G RMS). Для предотвращения микрофонного эффекта или расстройки могут потребоваться усиленные конструкции или демпфирующие механизмы. 3. Радиационная стойкость Некоторые диэлектрические или ферромагнитные материалы могут разрушаться под воздействием ионизирующего излучения. Следует рассмотреть возможность использования радиационно-стойких покрытий или материалов (например, оксида алюминия, сапфира). 4. Совместимость с вакуумом Никаких органических клеев, которые могут выделять газы; вместо этого используйте пайку или сварку. Избегайте образования запертых объемов, которые могут вызвать проблемы с перепадом давления. 5. Стабильность частоты и настройка Тепловые сдвиги могут расстроить фильтр; может потребоваться температурная компенсация (например, с использованием диэлектрических стержней с противоположным КТР). Для некоторых миссий могут потребоваться настраиваемые фильтры (например, пьезоэлектрические приводы) для обеспечения адаптивности. 6. Вносимые потери и управление мощностью Минимизировать потери (критично для слабых сигналов при связи в дальнем космосе). Для приложений высокой мощности (например, спутниковых передатчиков) может потребоваться улучшенный отвод тепла. 7. Тестирование и квалификация Температурные испытания: проверка производительности в различных диапазонах температур. Испытания на вибрацию: моделирование условий запуска в соответствии со стандартами NASA-STD-7003 или ECSS-E-10-03. Испытания на выделение газа: соответствуют стандартам NASA ASTM E595 или ESA ECSS-Q-ST-70-02. Примеры космических приложений Спутниковая связь (например, фильтры X/Ku/Ka-диапазона). Зонды дальнего космоса (узкополосные фильтры для высокоизбирательной связи). Наблюдение за Землей (спектральная фильтрация в гиперспектральных камерах). Заключение Резонаторные полосовые фильтры жизнеспособны в космосе, но требуют строгого проектирования, выбора материалов и испытаний для обеспечения надежности. Часто необходимы индивидуальные решения от производителей, имеющих космическую квалификацию (например, поставщиков, одобренных ESA/NASA). Компания Yun Micro, как проф...

Быстрое развитие сетей IoT (Интернет вещей) и 5G увеличило спрос на высокопроизводительные фильтры RF (радиочастотные). Стандартные готовые фильтры часто не отвечают уникальным требованиям современных беспроводных систем, что делает индивидуальные фильтры RF необходимыми для оптимальной производительности. Вот почему они имеют решающее значение: 1. Эффективность использования спектра и снижение помех 5G и IoT работают в переполненных диапазонах частот (Sublе6 GHz, mmWave и лицензируемые/нелицензируемые спектры). Пользовательские фильтры точно настраиваются на нужные частоты, подавляя помехи от соседних диапазонов, что улучшает четкость сигнала. Пример: при масштабном развертывании Интернета вещей фильтры предотвращают перекрестные помехи между тысячами подключенных устройств. 2. Улучшенная целостность сигнала и низкая задержка 5G требует сверхнизкой задержки (

Фильтр полосы пропускания (BRF) — это тип фильтра, который пропускает большинство частотных сигналов, при этом сильно ослабляя определенный диапазон частот (полосу заграждения). Он работает противоположно полосовому фильтру и используется для подавления помех или нежелательных частотных компонентов. Ключевые приложения 1. Подавление помех: в системах связи устраняет шум или помехи в определенных диапазонах (например, фон линии электропередач, гармонические помехи). 2. Преобразование сигнала: в аудио- или радиочастотных системах устраняет паразитные сигналы для улучшения соотношения сигнал/шум. 3. Защита оборудования: предотвращает повреждение чувствительной электроники (например, радаров, медицинских приборов) сильными помехами. 4. Управление спектром: в беспроводной связи оно позволяет избежать перекрестных помех между различными частотными диапазонами. Когда его использовать? Фильтр-заграждение идеально подходит, когда система имеет помехи фиксированной частоты и должна сохранять сигналы в других диапазонах. Примерами являются удаление шума линии электропередач 50 Гц или подавление помех в определенном диапазоне радиочастот. Компания Yun Micro, как профессиональный производитель пассивных радиочастотных компонентов, может предложить резонаторные фильтры с частотой до 40 ГГц, в том числе полосовой фильтр, фильтр нижних частот, фильтр верхних частот, полосовой заграждающий фильтр. Добро пожаловать, свяжитесь с нами: liyong@blmicrowave.com

Тестирование и проверка производительности полосовых фильтров в лабораторных условиях включает несколько ключевых измерений, чтобы убедиться, что они соответствуют таким характеристикам, как вносимые потери, обратные потери, полоса пропускания, центральная частота, подавление и мощность. Ниже приведено пошаговое руководство: 1. Необходимое оборудование Векторный анализатор цепей (VNA) – для измерений параметров (S11, S21). Генератор сигналов и анализатор спектра — альтернатива, если векторный анализатор цепей недоступен. Измеритель мощности – для проверки вносимых потерь. Усилитель мощности и эквивалент нагрузки — для тестирования высокой мощности (если применимо). Калибровочные наборы (SOLT/TRL) – для калибровки VNA. Кабели и адаптеры – высококачественные фазостабильные ВЧ-кабели. Температурная камера (при необходимости) — для испытаний на термостойкость. 2. Подготовка Откалибруйте векторный анализатор цепей до требуемого диапазона частот (например, 1–10 ГГц) с помощью калибровки SOLT (ShortOpenLoadThru). Правильно подключите фильтр (обеспечьте надежное соединение с минимальным перемещением кабеля). Дайте фильтру время на прогрев (особенно для полостей с высоким качеством, поскольку температура влияет на производительность). 3. Ключевые измерения а) Частотная характеристика (S21 – Вносимые потери и полоса пропускания) Измерьте S21 (передачу) во всем диапазоне частот. Идентифицировать: Центральная частота (f₀) – где вносимые потери самые низкие. Полоса пропускания 3 дБ – диапазон частот, в котором потери составляют ≤3 дБ от пика. Вносимые потери (IL) – минимальные потери при f₀ (должны быть как можно ниже, например, 15 дБ (КСВН 60 д�
