Фильтры полосовой резонаторной конструкции могут использоваться в космических приложениях, но они требуют особых условий из-за суровых условий космоса. Вот основные факторы, на которые следует обратить внимание:

1. Выбор материала и термическая стабильность

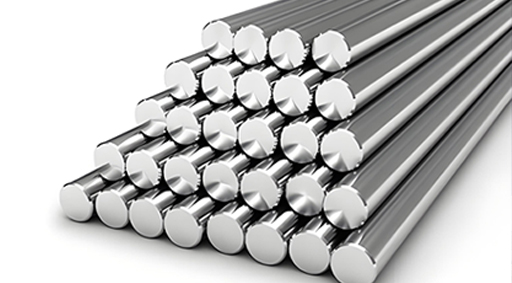

Материалы с низким газовыделением: необходимо использовать материалы космического класса (например, инвар, титан или алюминий со специальным покрытием), чтобы свести к минимуму газовыделение в вакууме, которое может загрязнить чувствительную оптику или электронику.

Контроль теплового расширения: Фильтр должен сохранять производительность при экстремальных колебаниях температуры (например, от 150°C до +150°C). Для предотвращения механической деформации следует выбирать материалы с согласованными коэффициентами теплового расширения (КТР).

2. Вибрация и механическая прочность

Должен выдерживать высокие вибрации при запуске (обычно 10–2000 Гц, 10–20 G RMS).

Для предотвращения микрофонного эффекта или расстройки могут потребоваться усиленные конструкции или демпфирующие механизмы.

3. Радиационная стойкость

Некоторые диэлектрические или ферромагнитные материалы могут разрушаться под воздействием ионизирующего излучения.

Следует рассмотреть возможность использования радиационно-стойких покрытий или материалов (например, оксида алюминия, сапфира).

4. Совместимость с вакуумом

Никаких органических клеев, которые могут выделять газы; вместо этого используйте пайку или сварку.

Избегайте образования запертых объемов, которые могут вызвать проблемы с перепадом давления.

5. Стабильность частоты и настройка

Тепловые сдвиги могут расстроить фильтр; может потребоваться температурная компенсация (например, с использованием диэлектрических стержней с противоположным КТР).

Для некоторых миссий могут потребоваться настраиваемые фильтры (например, пьезоэлектрические приводы) для обеспечения адаптивности.

6. Вносимые потери и управление мощностью

Минимизировать потери (критично для слабых сигналов при связи в дальнем космосе).

Для приложений высокой мощности (например, спутниковых передатчиков) может потребоваться улучшенный отвод тепла.

7. Тестирование и квалификация

Температурные испытания: проверка производительности в различных диапазонах температур.

Испытания на вибрацию: моделирование условий запуска в соответствии со стандартами NASA-STD-7003 или ECSS-E-10-03.

Испытания на выделение газа: соответствуют стандартам NASA ASTM E595 или ESA ECSS-Q-ST-70-02.

Примеры космических приложений

Спутниковая связь (например, фильтры X/Ku/Ka-диапазона).

Зонды дальнего космоса (узкополосные фильтры для высокоизбирательной связи).

Наблюдение за Землей (спектральная фильтрация в гиперспектральных камерах).

Заключение

Резонаторные полосовые фильтры жизнеспособны в космосе, но требуют строгого проектирования, выбора материалов и испытаний для обеспечения надежности. Часто необходимы индивидуальные решения от производителей, имеющих космическую квалификацию (например, поставщиков, одобренных ESA/NASA).
