Выбор правильного полосового фильтра для системы связи требует тщательного рассмотрения множества ключевых факторов для обеспечения качества сигнала, подавления помех и соответствия требованиям производительности системы. Ниже приведены основные критерии выбора:

1. Определите ключевые параметры

Центральная частота (f₀): Центральная частота полосы пропускания фильтра должна соответствовать диапазону частот сигнала.

Полоса пропускания (BW): выбирайте на основе полосы пропускания сигнала, чтобы пропускать полезные сигналы и при этом подавлять внеполосный шум.

Вносимые потери: в идеале как можно ниже (обычно <3 дБ), чтобы избежать чрезмерного затухания сигнала.

Подавление полосы пропускания: должно в достаточной степени подавлять помехи или гармоники соседних каналов (обычно >30 дБ).

Неравномерность полосы пропускания: должна быть минимальной (например, <0,5 дБ) для предотвращения искажения сигнала.

2. Выберите тип фильтра.

LC-фильтры: подходят для низких частот (<1 ГГц), экономичны, но громоздки.

Фильтры SAW/BAW: высокодобротные, используются в высокочастотных приложениях (от сотен МГц до нескольких ГГц), таких как 5G и Wi-Fi.

Резонаторные фильтры: высокая мощность, низкие потери, идеально подходят для базовых станций и радиолокационных систем.

Диэлектрические фильтры: компактные, высокодобротные, подходят для связи в миллиметровом диапазоне.

3. Рассмотрите системные требования

Стандарт связи (например, 5G, Wi-Fi, LTE) определяет диапазон частот и требования к подавлению помех.

Управление мощностью: для систем высокой мощности (например, базовых станций) требуются фильтры с высокой устойчивостью к мощности.

Температурная стабильность: для суровых условий требуются фильтры с низким тепловым дрейфом (например, керамические диэлектрические фильтры).

Размер и интеграция: мобильным устройствам требуются миниатюрные фильтры (например, фильтры BAW, IPD).

4. Проверка и тестирование

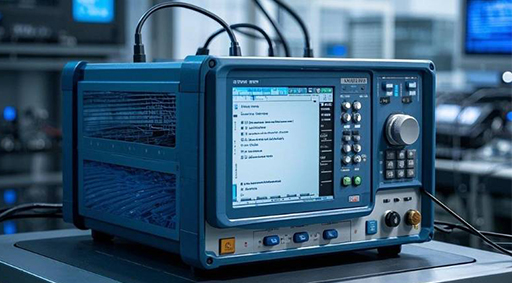

Используйте сетевой анализатор для измерения S-параметров (S21 для характеристики полосы пропускания, S11 для согласования импеданса).

Проверьте групповую задержку, чтобы убедиться, что она не ухудшает целостность сигнала (критично для систем цифровой модуляции).

5. Типичные примеры применения

5G Sub-6GHz: BAW или диэлектрические фильтры, полоса пропускания 100–400 МГц, высокая режекция.

Wi-Fi 6E: фильтры SAW/BAW, центральная частота 6 ГГц, сильное подавление помех на частоте 5 ГГц.

Спутниковая связь: резонаторные фильтры, высокая мощность, низкие вносимые потери.

Оценивая частоту, полосу пропускания, потери, подавление, размер и стоимость, вы можете выбрать оптимальный полосовой фильтр. Для специальных нужд проконсультируйтесь с производителями фильтров для индивидуальных решений.
