Радиочастотные фильтры (РЧ) — важнейшие компоненты систем беспроводной связи, используемые для избирательного пропускания или подавления сигналов в определённых диапазонах частот. Их можно классифицировать по частотной характеристике, технологии реализации и области применения. Ниже перечислены основные типы:

1. На основе частотной характеристики

Они определяют поведение фильтра с точки зрения выбора частоты:

• Фильтр нижних частот (ФНЧ) - Пропускает частоты ниже частоты среза (f₀), одновременно ослабляя более высокие частоты.
• Фильтр высоких частот (ФВЧ) - Пропускает частоты выше частоты среза (f₀), одновременно ослабляя более низкие частоты.
• Полосовой фильтр (БПФ) - Пропускает частоты в определенном диапазоне (от f₁ до f₂) и ослабляет частоты за пределами этого диапазона.
• Полосовой режекторный фильтр (BSF) / режекторный фильтр — блокирует определенный диапазон частот (от f₁ до f₂), пропуская остальные частоты.
• Фильтр всех частот - Пропускает все частоты, но вносит фазовый сдвиг без затухания.

2. На основе технологии внедрения

• Для создания радиочастотных фильтров используются различные технологии, каждая из которых обладает уникальными характеристиками:
• LC-фильтры - Используйте катушки индуктивности (L) и конденсаторы (C); простые, но громоздкие на низких частотах.
• Фильтры на поверхностных акустических волнах (ПАВ) - Используйте пьезоэлектрические материалы для высокочастотных приложений (диапазон МГц-ГГц).
• Фильтры BAW (объемная акустическая волна) - Похож на SAW, но работает на более высоких частотах с лучшей управляемостью по мощности (используется в 5G).
• Керамические фильтры - Используйте керамические резонаторы для компактной и стабильной работы беспроводных систем.
• Фильтры для полостей - Используйте волноводные полости для мощных приложений (например, базовых станций, радаров).
• Фильтры MMIC (монолитные СВЧ-ИС) - Интегрированы в полупроводниковые микросхемы для компактных радиочастотных систем.
• Диэлектрические резонаторные фильтры - Используйте материалы с высокой диэлектрической проницаемостью для обеспечения высокой добротности.

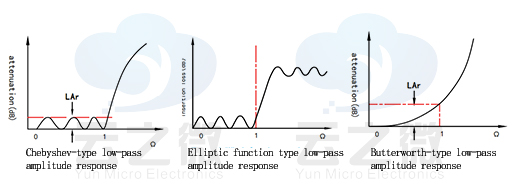

3. На основе характеристик ответа

• Фильтр Баттерворта - Максимально плоская полоса пропускания, умеренный спад.
• Фильтр Чебышева - Более крутой спад, но с пульсациями в полосе пропускания/полосе задерживания.
• Эллиптический (Кауэр) фильтр - Самый резкий переход, но пульсация как в полосе пропускания, так и в полосе задерживания.
• Фильтр Бесселя - Сохраняет фазу, но имеет более медленный спад.

4. Основано на механизме настройки

• Фиксированные фильтры - Рассчитан на определенный диапазон частот (не регулируется).
• Настраиваемые фильтры - Возможность динамической регулировки центральной частоты или полосы пропускания (используется в программно-определяемых радиосистемах).

Применение радиочастотных фильтров

• Беспроводная связь (5G, Wi-Fi, LTE) - Выбор полосы и подавление помех.
• Радарные и спутниковые системы - Изоляция сигнала и шумоподавление.
• Медицинские приборы (МРТ, радиочастотная абляция) - Регулировка частоты для безопасности.
• Оборона и аэрокосмическая промышленность - Безопасная и надежная передача сигнала.

Компания Yun Micro, как профессиональный производитель пассивных радиочастотных компонентов, может предложить полосовые фильтры до 40 ГГц, в том числе полосовой фильтр, фильтр нижних частот, фильтр верхних частот, полосовой режекторный фильтр.

Добро пожаловать, свяжитесь с нами: liyong@blmicrowave.com
