Фильтры LTCC (низкотемпературная совместно обожжённая керамика) обычно поддерживают широкий диапазон частот в зависимости от их конструкции и области применения. Как правило, они охватывают следующие диапазоны частот:

1. Диапазоны от КВ до СВЧ – Фильтры LTCC обычно работают в диапазоне от нескольких МГц до десятков ГГц.

2. Распространенные диапазоны:

• Ниже 6 ГГц (100 МГц ~ 6 ГГц) — широко используется в беспроводной связи (например, Wi-Fi, 4G/5G, Bluetooth, GPS).
• Миллиметровые волны (24 ГГц ~ 100 ГГц+) — некоторые усовершенствованные фильтры LTCC поддерживают приложения 5G mmWave и автомобильных радаров.

3. Конкретные области применения:

• Bluetooth/Wi-Fi (2,4 ГГц, 5 ГГц)
• Сотовая связь (700 МГц~3,5 ГГц для 4G/5G)
• GPS (1,2 ГГц, 1,5 ГГц)
• Автомобильный радар (24 ГГц, 77 ГГц, 79 ГГц)

Технология LTCC позволяет создавать компактные, высокопроизводительные фильтры с хорошей термостабильностью, что делает их пригодными для использования в СВЧ- и ВЧ-системах. Точный диапазон частот зависит от свойств материала, конструкции резонатора и точности изготовления.

Технические характеристики фильтров LTCC компании Yun Micro:

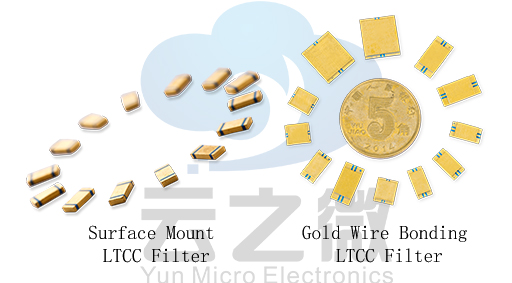

Фильтр LTCC с золотым сердечником

Параметр:

Диапазон частот: 1 ГГц ~ 20 ГГц (полосовой фильтр)

3 дБ BW: 5%~50%

Размер: длина 4~10 мм, ширина 4~7 мм, высота 2 мм

Хорошая консистенция продукта

Малый объем, поверхностный монтаж или соединение проволокой или лентой

Фильтр LTCC для поверхностного монтажа

Параметр:

Диапазон частот: 80 МГц ~ 9 ГГц (ФНЧ), 140 МГц ~ 7 ГГц (ПФ)

3 дБ BW: 5%~50%

Размер: длина 3,2~9 мм, ширина 1,6~5 мм, высота 0,9~2 мм

Хорошая консистенция продукта

Малый объем, поверхностный монтаж или соединение проволокой или лентой

Компания Yun Micro, как профессиональный производитель пассивных радиочастотных компонентов, может предложить полосовые фильтры до 40 ГГц, в том числе полосовой фильтр, фильтр нижних частот, фильтр верхних частот, полосовой режекторный фильтр.

Добро пожаловать, свяжитесь с нами: liyong@blmicrowave.com
