Фазовые характеристики фильтр напрямую влияют на форма волны и качество передачи из сигнал В идеале фильтр изменяет только амплитуду сигнала, не меняя его фазу. Однако на практике фильтры создают разные задержки фазы на разных частотах, что приводит к неравномерная групповая задержка . Когда сигнал содержит несколько частотных компонентов (например, импульсы или модулированные сигналы), каждый компонент испытывает различную задержку после прохождения через фильтр, что приводит к искажение формы волны , известный как фазовые искажения В высокоскоростной связи или обработке звука это может привести к размытие сигнала, межсимвольная интерференция или искажение звука . Чтобы уменьшить эти эффекты, дизайнеры часто используют линейно-фазовые фильтры или методы выравнивания групповой задержки Для обеспечения постоянной задержки на разных частотах, сохраняя целостность формы сигнала. Таким образом, фазовые характеристики фильтра играют решающую роль в качестве сигнала и должны тщательно контролироваться в системах прецизионной связи и высококачественных системах передачи данных. Юн Микро , как профессиональный производитель пассивных радиочастотных компонентов, может предложить полостные фильтры до 40 ГГц, которые включают полосовой фильтр, фильтр нижних частот, фильтр верхних частот, полосовой заграждающий фильтр. Добро пожаловать, свяжитесь с нами: liyong@blmicrowave.com

Совместимость низкотемпературной совместно обожженной керамики (LTCC) фильтры и интегральные схемы (ИС) в целом превосходны, что делает LTCC ключевая технология миниатюризации и интеграции высокочастотных модулей. Их совместимость продемонстрирована в следующих аспектах: 1. Совместимость процесса и размеров: LTCC Технология сама по себе является технологией интегрированной корпусной сборки. Она позволяет встраивать пассивные компоненты (например, фильтры, индукторы, конденсаторы) в керамическую подложку, а микросхемы монтировать на её поверхность. Их размеры совместимы с микросхемами для поверхностного монтажа, что позволяет легко осуществлять совместную сборку на печатных платах с использованием технологии поверхностного монтажа (SMT) для создания готовых систем в корпусе (SiP) или функциональных модулей. 2. Соответствие электрических характеристик: Диапазон рабочих частот Фильтры LTCC (обычно от сотен МГц до десятков ГГц) охватывает диапазоны большинства беспроводных ИС. Их конструкция может быть согласована с входным/выходным импедансом ИС и способна обрабатывать уровни сигналов, обрабатываемых ИС, выступая в качестве важнейшего пассивного компонента входного каскада для эффективного подавления внеполосных помех. 3. Ограничение: Основное ограничение — настраиваемость . По сравнению с некоторыми программируемыми или настраиваемыми полупроводниковыми фильтрами, центральная частота и полоса пропускания традиционных Фильтры LTCC Они фиксируются на этапе производства и не могут динамически перенастраиваться, как некоторые микросхемы. Однако их преимущества заключаются в высокой надежности, превосходной добротности и высокой мощности. В итоге, Фильтры LTCC Обладают высокой совместимостью с микросхемами с точки зрения физической интеграции и электрических характеристик, что делает их идеальным выбором для создания компактных радиочастотных интерфейсных модулей. Однако их фиксированная частотная характеристика позволяет использовать их в основном в стандартных приложениях, требующих стабильной работы без необходимости онлайн-настройки. Юн Микро Как профессиональный производитель пассивных радиочастотных компонентов, мы можем предложить резонаторные фильтры до 40 ГГц, которые включают в себя группа фильтр пропускания, фильтр нижних частот , фильтр верхних частот, полосовой фильтр. Добро пожаловать, свяжитесь с нами: liyong@blmicrowave.com...

Методы упаковки и соединения Фильтры LTCC в основном включают в себя соединение золотой проволоки и поверхностный монтаж металла прекращения, каждое из которых имеет свои отличительные характеристики. Склеивание золотой проволокой Электроды чипа соединяются с выводами корпуса с помощью ультразвуковых или термокомпрессионных методов с помощью тонких золотых (или алюминиевых) проводов. Этот метод обеспечивает высокую надёжность, низкие паразитные параметры и превосходные высокочастотные характеристики, что делает его пригодным для требовательных приложений. Однако этот процесс относительно сложен, имеет более высокую стоимость производства и более низкую эффективность. Металл для поверхностного монтажа С другой стороны, для монтажа LTCC-фильтра непосредственно на контактные площадки печатной платы используется паяльная паста и пайка оплавлением припоя. Это упрощает сборку, способствует крупносерийному производству и обеспечивает преимущества в стоимости и эффективности. Однако паразитная индуктивность и емкость паяных соединений выше, что может немного повлиять на высокочастотные характеристики и стабильность характеристик. В итоге, золотую проволоку отдает приоритет высокочастотной производительности и надежности, в то время как металл для поверхностного монтажа прекращение делает акцент на массовом производстве и экономической эффективности. Юн Микро , как профессиональный производитель пассивных радиочастотных компонентов, может предложить полостные фильтры до 40 ГГц, которые включают полосовой фильтр, фильтр нижних частот, фильтр верхних частот, полосовой заграждающий фильтр. Добро пожаловать, свяжитесь с нами: liyong@blmicrowave.com...

Волноводные фильтры Они в первую очередь подходят для высокочастотных и сверхвысокочастотных приложений, демонстрируя выдающиеся характеристики, особенно в микроволновом, миллиметровом и более высоких диапазонах частот. Их основные преимущества включают низкие вносимые потери, высокую мощность и превосходную частотную избирательность, что делает их широко применяемыми в высокопроизводительных системах связи и радиолокации. В базовых станциях, спутниковой связи и радиолокационном оборудовании волноводные фильтры эффективно подавляют внеполосные помехи, обеспечивая качество сигнала. В аэрокосмической отрасли их высокая устойчивость к перепадам мощности и надёжность делают их пригодными для работы в сложных электромагнитных условиях. Кроме того, волноводные фильтры служат критически важными компонентами в системах миллиметровых волн 5G и автомобильных радарах благодаря своим стабильным высокочастотным характеристикам. Подводя итог, можно сказать, что волноводные фильтры подходят для приложений, требующих высокой частоты, малых потерь и высокой мощности, таких как связь на базовых станциях, радиолокационные системы, спутниковые линии связи и развивающаяся связь миллиметрового диапазона 5G. Юн Микро ,как профессионал производитель пассивных радиочастотных компонентов , может предложить полостные фильтры до 40 ГГц, которые включают полосовой фильтр, фильтр нижних частот, фильтр верхних частот, полосовой заграждающий фильтр . Добро пожаловать, свяжитесь с нами: liyong@blmicrowave.com

Тепловые характеристики Фильтры LTCC Сравнительно неплох, но имеет определённые ограничения. Подложка изготовлена из низкотемпературной совместно обожжённой керамики, которая обеспечивает высокую термостабильность и хорошую теплопроводность, позволяя устройству сохранять стабильные электрические характеристики в широком диапазоне температур. Кроме того, низкий коэффициент теплового расширения керамики способствует повышению надёжности и снижению отказов, вызванных перепадами температур. Однако фильтры LTCC, как правило, компактны и имеют ограниченную площадь поверхности для рассеивания тепла. В условиях высокой мощности или высокой частоты тепло может концентрироваться локально, что приводит к снижению производительности или даже повреждению. На практике для обеспечения стабильной работы часто используются оптимизированное распределение электродов, конструкция теплового канала и интеграция с системами охлаждения на системном уровне (такими как радиаторы или теплопроводность печатных плат). В целом тепловые характеристики фильтров LTCC достаточны для большинства приложений мобильной связи, Интернета вещей и автомобильной электроники, но в сценариях с высокой мощностью ВЧ необходимы дополнительные меры по управлению тепловым режимом. Юн Микро , как профессиональный производитель пассивных радиочастотных компонентов, может предложить полостные фильтры до 40 ГГц, которые включают полосовой фильтр, фильтр нижних частот, фильтр верхних частот, полосовой заграждающий фильтр. Добро пожаловать, свяжитесь с нами: liyong@blmicrowave.com

1. Применимые сценарии LC-фильтры до сих пор широко используются в модулях низкой или средней частоты (например, обработка основной полосы частот, управление питанием). Примеры: Развязка по питанию: фильтрация помех от источника питания микросхем (диапазон МГц). Обработка низкочастотных сигналов: используется в интерфейсах преобразования данных или схемах синхронизации. 2. Ограничения Их применение ограничено в высокочастотных РЧ-преобразователях (например, в миллиметровых диапазонах волн): Паразитные эффекты: Паразитные параметры (эквивалентное сопротивление/емкость) катушек индуктивности и конденсаторов ухудшают характеристики на высоких частотах. Недостаточный Q-фактор: Низкий коэффициент качества LC-фильтров не позволяет достичь селективности, необходимой для узкополосной фильтрации высоких частот. Проблемы с размерами: при уменьшении длины волны физический размер дискретных компонентов становится сопоставимым с длиной волны, что приводит к проблемам распределенных параметров. 3. Альтернативы Высокочастотные диапазоны (например, суб-6 ГГц или миллиметровые волны) в основном используют: Диэлектрические фильтры: с высокой добротностью, миниатюрные, используются в каналах антенн базовых станций. Фильтры SAW/BAW: интегрированы в РЧ-интерфейсы мобильных телефонов. Фильтры полостного типа: используются в высокопроизводительных макробазовых станциях. В итоге, Фильтры LC по-прежнему сохраняют свою ценность в сетях 5G и высокоскоростных системах связи, в основном в диапазонах средних и низких частот или при проверке прототипов. , но в терминалах и высокочастотном оборудовании их роль постепенно заменяют более совершенные технологии фильтров. Юн Микро , как профессионал производитель пассивных радиочастотных компонентов , может предложить полостные фильтры вверх 40 ГГц , которые включают в себя полосовой фильтр, фильтр нижних частот, фильтр верхних частот, полосовой заграждающий фильтр. Добро пожаловать, свяжитесь с нами: liyong@blmicrowave.com...

Основные различия между LC-фильтры и RC-фильтры кроются в их компонентах, производительности и областях применения. Компоненты: LC-фильтры состоят из индукторов (L) и конденсаторов (C), способных реализовать фильтрацию нижних частот, верхних частот, полосовую и режекторную фильтрацию. RC-фильтры состоят из резисторов (R) и конденсаторов (C) с более простой структурой схемы. Производительность: LC-фильтры лучше работают в высокочастотных сценариях, демонстрируя низкие потери и высокий коэффициент качества, что делает их пригодными для использования в ВЧ-цепях и подавлении шумов мощности. RC-фильтры более подвержены тепловому шуму резистора и потерям мощности на высоких частотах, имеют ограниченную частотную характеристику, поэтому больше подходят для обработки низкочастотных сигналов. Приложения: LC-фильтры широко используются в системах связи, радиочастотных входных каскадах и импульсных источниках питания, где требуются высокая эффективность и производительность. RC-фильтры часто встречаются при обработке звука, тестировании схем или простой регулировке сигнала. В итоге, LC-фильтры лучше подходят для высокочастотных и высокопроизводительных задач, в то время как RC-фильтры чаще встречаются в сценариях с низкой частотой и низкими затратами. Юн Микро , как профессиональный производитель пассивных радиочастотных компонентов, может предложить полостные фильтры до 40 ГГц, которые включают полосовой фильтр , фильтр нижних частот , фильтр верхних частот , полосовой фильтр . Добро пожаловать, свяжитесь с нами: liyong@blmicrowave.com

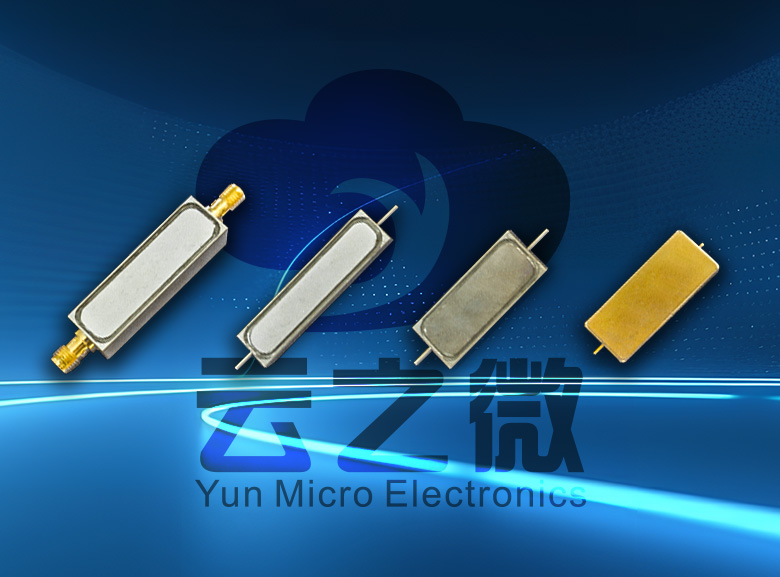

Полость в полостной фильтр служит его основной структурой, функционируя в основном для резонанс и накопление энергии Полость действует как трёхмерный резонатор, а её размер и форма определяют резонансную частоту, обеспечивая избирательное пропускание и подавление определённых частотных диапазонов. Когда сигнал попадает в фильтр, электромагнитные волны на целевой частоте создают резонанс стоячей волны внутри полости и эффективно проходят сквозь неё, в то время как нецелевые частоты значительно ослабляются. Кроме того, полость обеспечивает высокий коэффициент качества (Q) , снижая вносимые потери и улучшая селективность и стабильность. По сравнению с традиционными LC-фильтрами, резонаторные фильтры обладают меньшей утечкой энергии и большей допустимой мощностью, что делает их особенно подходящими для высокочастотных и мощных систем связи, таких как базовые станции 5G, спутниковая связь и радиолокационное оборудование. Подводя итог, можно сказать, что полость в первую очередь позволяет резонанс, подавление побочных излучений, высокая добротность и высокая мощность , что делает его ключевым элементом, обеспечивающим высокую производительность полостных фильтров. Юн Микро , как профессиональный производитель пассивных радиочастотных компонентов, может предложить резонаторные фильтры до 40 ГГц , которые включают в себя полосовой фильтр р , фильтр нижних частот , фильтр верхних частот , полосовой фильтр . Добро пожаловать, свяжитесь с нами: liyong@blmicrowave.com
